APLIKASI ARITMATIK



 APLIKASI ARITMATIK

DISPENSER OTOMATIS

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prosedur Percobaan

5. Rangkaian Simulasi

6. Video

7. Link Download

1. Tujuan [Kembali]

• mengetahui fungsi komponen-komponen yang digunakan.
• memahami prinsip kerja dari sensor infrared ,dan sensor air.
• mengaplikasikan pemahaman dengan membuat rangkaian dari sensor infrared, dan sensor air.

2. Alat dan Bahan [Kembali]

• Baterai (12 V)

            Merupakan penyuplai energi berupa listrik.

• Resistor

            Menghambat arus listrik .

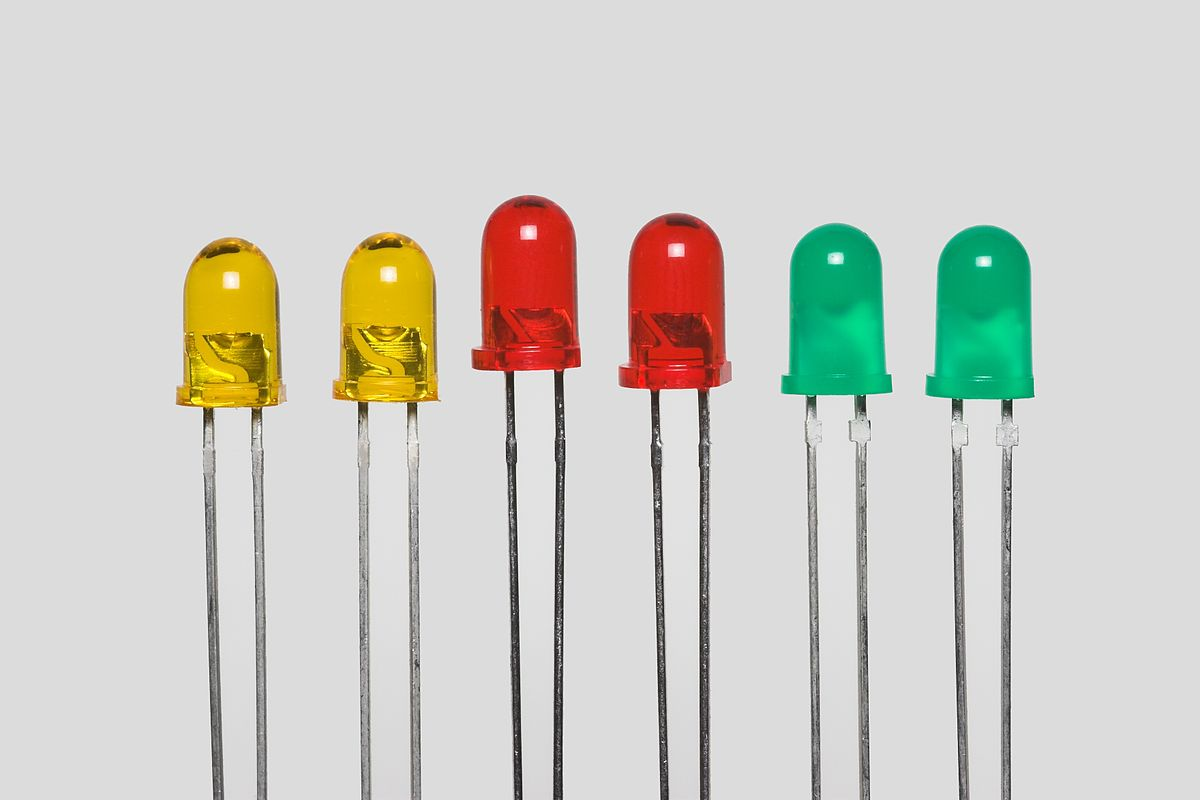

• LED

           Infra merah : 1,6 V.

          Merah : 1,8 V – 2,1 V

           Oranye : 2,2 V.
           Kuning : 2,4 V.
           Hijau : 2,6 V.
           Biru : 3,0 V – 3,5 V.
           Putih : 3,0 – 3,6 V.
           Ultraviolet : 3,5 V.

• Transistor NPN

           1. Bi-Polar NPN Transistor

           2. DC Current Gain (hFE) is 800 maximum
           3. Continuous Collector current (IC) is 500mA
           4. Emitter Base Voltage (VBE) is 5V
           5. Base Current(IB) is 5mA maximum
           6. Available in To-92 Package

• Relay

Relay Pin Configuration

Pin Number	Pin Name	Description
1	Coil End 1	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
2	Coil End 2	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
3	Common (COM)	Common terhubung ke salah satu Ujung Beban yang akan dikontrol
4	Normally Close (NC)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke      NC beban tetap terhubung sebelum pemicu
5	Normally Open (NO)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke    NC beban tetap terhubung sebelum pemicu

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A

• Op-Amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output.

• Motor

Merupakan piranti elektronika yang mengubah energi listrik menjadi energi mekanik. pada motor DC terdapat 2 Input yang jika diberikan input yang berbeda maka motor akan berputar CCW atau CW tergantung pada inputan yang dimasukan dan jika diberikan dua input dengan nilai sama maka motor dc akan berhenti. maksud nilai disini adalah HIGH atau LOW.

jadi :

HIGH HIGH = motor tidak berputar

HIGH LOW = motor berputar

LOW LOW = motor tidak berputar

LOW HIGH = motor berputar



• Dioda

Dioda merupakan salah satu komponen yang dibuat dari bahan semikonduktor. Bahan untuk mempertemukan elemen P dan N akan menentukan karakteristik dioda dan sifat-sifatnya. Saat ini bahan semikonduktor pembuat dioda adalah semikonduktor silikon dan germanium.
Semikonduktor bahan silikon merupakan bahan yang paling banyak digunakan pada jenis dan tipe dioda karena silikon menawarkan beberapa kelebihan seperti kinerja yang tinggi dan biaya produksi yang lebih rendah. Biasanya tegangan jatuh dioda berbahan silikon berkisar 0,7 Volt.

• Logicstate

Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.

• Sensor Infrared

5VDC Operating voltageI/O

pins are 5V and 3.3V compliant

Range: Up to 20cm

Adjustable Sensing range

Built-in Ambient Light Sensor

20mA supply current

Mounting hole

• Water Sensor

1. Product Name: water level sensor

2. Item :. K-0135

3. Operating voltage :. DC5V

4. Working current : less than 20mA

5. Sensor Type : Analog

6. detection area :. 40mm x16mm

7. Production process :. FR4 double-sided HASL

8. mounting hole size : 3.0mm

9. user-friendly design : half-moon -slip handle depression

10. Working temperature : 10 C - 30 C

11. Operating humidity : 10% - 90% non-condensing

12 Weight : 3g

13 Product Dimensions : 65mm x 20mm x 8mm

3. Dasar Teori [Kembali]

• Transistor NPN

Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.
Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian Transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.
BC547

• Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

• Resistor

Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.
Rumus dari Rangkaian Seri Resistor adalah :

Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian Seri Resistor adalah :

1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

•  Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring

Berikut ini merupakan gambar dari bagian-bagian Relay :

sumber : https://teknikelektronika.com/pengertian-relay-fungsi-relay/

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

• Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
• Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

•  LED


 LED atau singkatan dari light-emitting diode merupan alat yang mengeluarkan cahaya, dalam rangkaian ini kita menggunakannya sebagai indikator, apakah rangkaiannya berfungsi atau tidak.

• Water Sensor

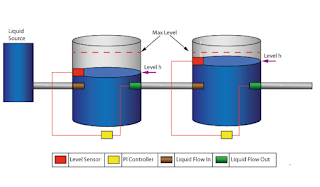

Water sensor adalah controller yang bisa mendeteksi volume air, tinggi air, serta kualitas air di dalam tangki, sungai, danau, dan sejenisnya dengan akurat dan mudah. Sensor ini merupakan perangkat yang bisa mematikan atau mengobarkan pompa air secara otomatis andai air mulai berakhir atau sudah nyaris penuh.

Tabel water temperature sensor

• Motor DC

Motor arus searah dengan belitan medan seri adalah jenis motor traksi tertua. Ini memberikan karakteristik torsi kecepatan yang berguna untuk propulsi, memberikan torsi tinggi pada kecepatan rendah untuk akselerasi kendaraan, dan torsi menurun seiring dengan peningkatan kecepatan. Dengan mengatur belitan medan dengan beberapa tap, karakteristik kecepatan dapat bervariasi, sehingga memungkinkan kontrol akselerasi operator yang relatif mulus. Ukuran kontrol lebih lanjut diberikan dengan menggunakan pasangan motor pada kendaraan dalam kontrol pararel seri ; untuk operasi lambat atau beban berat, dua motor dapat dijalankan secara seri dari suplai arus searah. Dimana kecepatan yang lebih tinggi diinginkan, motor ini dapat dioperasikan secara paralel, membuat tegangan yang lebih tinggi tersedia di masing-masing motor sehingga memungkinkan kecepatan yang lebih tinggi. Bagian dari sistem rel mungkin menggunakan voltase yang berbeda, dengan voltase yang lebih tinggi dalam jangka panjang antar stasiun dan voltase yang lebih rendah di dekat stasiun yang hanya memerlukan pengoperasian lebih lambat.

• Op-Amp

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional  ideal, operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :

• Impedansi Input (Zi) besar = ∞
• Impedansi Output (Z0) kecil= 0
• Penguatan Tegangan (Av) tinggi = ∞
• Band Width respon frekuensi lebar = ∞
• V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
• Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.

• Sensor Infrared

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

Prinsip Kerja Sensor Infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:

Grafik Respon Sensor Infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

• Logicstate

Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.  Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

• Dioda

Diode adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Diode sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan sering kali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.

4. Prosedur Percobaan [Kembali]

• sediakan alat dan bahan yang dibutuhkan dalam membuat rangkaian
• hubungkan komponen sesuai dengan gambar rangkaian
• rangkaian  selesai

5. Rangkaian Simulasi [Kembali]

prinsip kerja:

Prinsip dari rangkaian ini adalah ketika sensor infrared mendeteksi gelas atau benda maka output sensor mengeluarkan 5 volt yang diumpankan ke kaki input pin A2 IC 7482 sehingga output yg aktif pada S2 dan terhubung ke salah satu kaki input gerbang AND dan saat yang bersamaan sensor pir mendeteksi adanya tubuh di depan dispenser maka sensor pir akan mengeluarkan tegangan lalu menuju ke inputan kaki pin A1 pada IC 7482 sehingga output yg aktif di S1 lalu menuju ke salah satu kaki inputan gerbang AND. Karena prinsip kerja dari gerbang AND adalah jika semua inputan berlogika 1 maka ouput berlogika 1, maka output yg dikeluarkan berlogika 1 dan diumpankan ke R2 sebesar 10k menghasilkan tegangan sebesar 0,76 V lalu ke basis transistor. Karena transistor aktif, maka power supply menuju ke relay yg membuat relay aktif berpindah dari kanan ke kiri lalu ke collector dan ke emitter lalu ke ground. Karena relay aktif, baterai mengalirkan tegangan ke pompa air dan LED yg membuat pompa dan LED hidup (indikator menyala).

Ketika air di gelas penuh, maka air tersebut akan tumpah ke bawah gelas dan akan terdeteksi oleh Water sensor yang membuat sensor aktif dan mengeluarkan tegangan sebesar 3,90 volt dan diumpankan ke resistor sehingga membuat tegangan menjadi 0,75 volt dan mengaktifkan transistor dan arus mengalir dari kaki kolektor menuju emitor dan membuat relay aktif dan membuat switch bergeser ke kanan. Logicstate diubah menjadi logika 1 pada pin inputan C0 pada IC 7482, maka output yang dikeluarkan yaitu aktif pada C2 yang terhubung ke relay lalu ke LED yang membuat LED hidup (indikator mati) dimana membuat lup dari pompa air akan terbuka dan pompa air akan berhenti. dispenser otomatis ini akan aktif apabila sensor infrared dan deteksi tubuh atau pir aktif. Apabila salah satu tidak aktif maka dispenser otomatis akan off.

6. Video [Kembali]

7. Link Download [Kembali]

Download rangkaian klik disini

Download datasheet water sensor klik disini

Download datasheet pir sensor klik disini

 DataSheet Transistor Bipolar klik Disini

download datasheet dioda klik disini

download datasheet op amp klik disini

Download datasheet infrared sensor klik disini

data sheet motor klik disini

datasheet LED klik disini

datasheet relay klik disini
