APLIKASI PEMBENDUK ALIRAN AIR HUJAN DENGAN SENSOR HUJAN

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1.Tujuan

Memahami bentuk dan penggunaan sensor hujan
Membuat rangkaian bendungan dengan sensor hujan
Menjalankan rangkaian bendungan

2.Alat dan Bahan

Alat :

1. Grounding

Berfungsi menetralkan arus bermuatan pada rangkaian dengan mengirimkannya ke tanah

Bahan :

1.Sensor Hujan

*Konfigurasi Pin:

1.Vcc:Menyambungkan sensor dengan sumber tegangan + 5V

2.GND: Menyambungkan sensor dengan Ground

3.)OUT: Menyambungkan sensor dengan output

2.Resistor

*Spesifikasi

Hambatan (Ohms) : 10 ohm
Energi (Watts) : 0,25 W, ¼ W
Toleransi : ± 5%
Kmposisi : Carbon Film
koefisien Suhu : 350ppm/°C
Status RoHS : RoHs Complient

3)Operational Amplifer

Spesifikasi:

· Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

· Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

· Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

· Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

· Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

· Karakteristik tidak berubah dengan suhu

4)Saklar

3.Dasar Teori

1.Resistor

Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM.

V= I*R

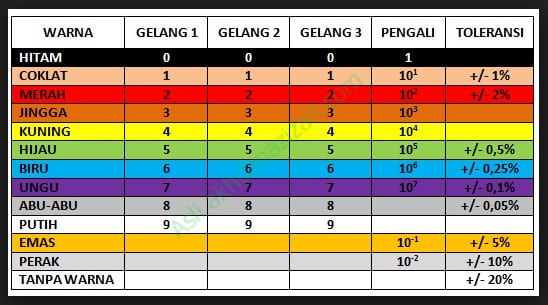

. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor.

3.Grounding

Grounding adalah Alat instalasi listrik yang berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang keluar dari rangkaian akibat terjadi kegagalan isolasi. Grounding dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

Terdapat parameter yang menentukan kualitas dari grounding tersebut yaitu nilai tahan pada satuan ohm atau disebut sebagai resistans.Jika nilai groundingnya semakin kecil maka akan semakin bagus kualitas grounding tersebut.Pada instalasi listrik rumahan tentu saja memiliki nilai tahan untuk maksimal 5 Ohm. Sedangkan untuk instalasi petir maka hanya 2 Ohm saja.

4.Amplifier

Penguat (Amplifier) adalah rangkaian komponen elektronika yang dipakai untuk menguatkan daya (atau tenaga secara umum). Dalam bidang audio, amplifier akan menguatkan signal suara berbentuk analog dari sumber suara yaitu memperkuat signal/gain arus (I) dan tegangan (V) listrik berbentuk sinyal AC dari inputnya menjadi arus listrik AC dan tegangan yang lebih besar, juga dayanya akan menjadi lebih besar di bagian outputnya. Besarnya penguatan ini sering dikenal dengan istilah gain. Nilai dari gain yang dinyatakan sebagai fungsi penguat frekuensi audio, gain power amplifier antara 20 kali sampai 100 kali dari signal input.
Jadi gain merupakan hasil bagi dari daya di bagian output (Pout) dengan daya di bagian inputnya (Pin) dalam bentuk bentuk frekuensi listrik AC. Rumus dari penguatan tegangan pada amplifier adalah

V2= R2/R1

5.Sensor Hujan

Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Untuk pengaplikasiannya sensor ini dapat digunakan untuk jemuran otomatis jadi ketika hujan turun sensor mendeteksi dan akan memberikan peringatan atau untuk tambahan dapat digunakan penutup yang dapat melindungi jemuran pada saat hujan. Untuk jenisnya di pasaran terdapat FC-37 dan YL-83.

4.Percobaan

a. Prosedur Percobaan :

Siapkan alat & bahan di library proteus
Susunlah seperti gambar di bawah
Sambungkan tiap alat dan bahan Setelah itu silahkan menjalankan rangkain tersebut
Penahan akan hidup bila ada rintik hujan mengenai sensor

b. Rangkaian simulasi

*Foto Rangkaian

*Prinsip Kerja

Saat rintikan hujan mengenai sensor hujan, maka sensor akan mengirimkan tegangan sebesar 5v. Karena motor memerlukan tegangan yang lebih besar maka dibutuhkan amplifier untuk memberbesark tegangan output tersebut .Setelah diperbesar maka motor dapat bekerja dengan maksimal dan sekat air akan naik ketika sekat air naik kita dapat memutus dengan membuka saklar agak tidak ada daya yang terbuang.
