LATIHAN 10

Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 1 s/d kelompok 10)

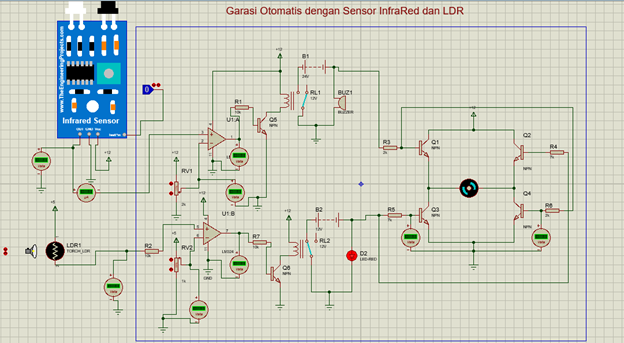

Kelompok 1

1.   Apabila sensor infrared menerima pantulan cahaya infrared, maka komponen yang akan aktif adalah………



a. Buzzer .

b. Motor

c. Led

d. Lampu

e. fan-DC



2.     Fungsi  voltmeter pada rangkaian diatas adalah sebagai....

a.     sumber daya

b.    Pengukur nilai tegangan

c.     Pengukur nilai arus

d.    Sumber tegangan

e.     Sumber arus

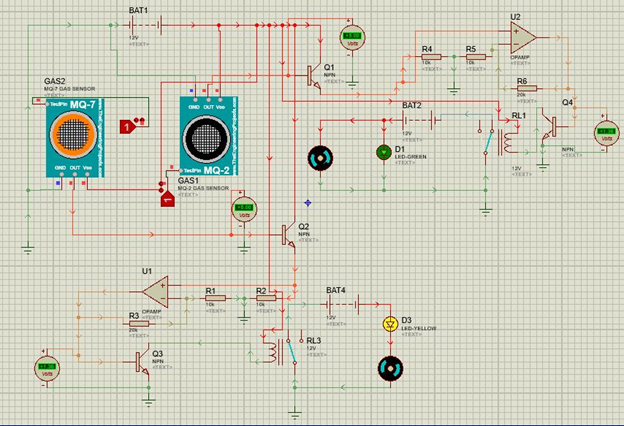

Kelompok 3

3.      Fungsi op-amp pada rangkaian di atas adalah……

a.      Sebagai penguat sinyal

b.      Memperkecil arus yang masuk

c.       Mengaktifkan sensor

d.      Sebagai output

e.      Sebagai Input

4.       Saat test pin sensor MQ-7 berlogika 1, hal ini menandakan bahwa……

a.       Sensor mendeteksi adanya api

b.      Sensor mendeteksi adanya cahaya

c.       Sensor mendeteksi adanya gas

d.      Sensor mendeteksi adanya orang

e.      Sensor tidak mendeteksi apapun

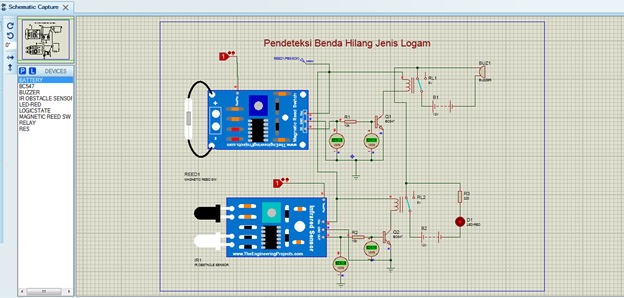

Kelompok 5

5.   Pada gambar diatas, terlihat penggunaan LED yang diserikan dengan resistor, hal tersebut bertujuan untuk….

a.      Agar rangkaian terlihat menarik

b.      Untuk memperbesar arus yang ada pada rangkaian

c.       Untuk menghidupkan led dan membuat rangkaiannya dapat bekerja

d.      Agar relay dan transistornya dapat bekerja

e.      Agar lednya tidak rusak dan tidak terbakar



6.     Jika buzzer pada rangkaian tersebut tidak berbunyi, hal ini diakibatkan karena…..

a.     daya yang digunakan cukup untuk menghidupkan buzzer

b.    daya yang digunakan tidak cukup untuk menghidupkan buzzer

c.     adanya sumber daya yang terpisah

d.    sensor mendeteksi adanya logam

e.     Semua salah



Kelompok 6

7.       Jenis sensor yang digunakan pada rangkaian di atas adalah…

a.       Sensor PIR dan sensor DHT11

b.      Sensor flame dan sensor PIR

c.       Sensor suara dan sensor LM35

d.      Sensor MQ-7 dan sensor rain

e.      Sensor MQ-2 dan sensor infrared

8.   Besar tegagan yang diperlukan pada kaki base transistor untuk mengaktifkan transistor tersebut yaitu….

a.       0,5 V

b.      0,4V

c.       0,3V

d.      0,2V

e.      0,6-0,7 V atau lebih



Kelompok 7

9.  Pada rangkaian di atas, di kaki base transistor sebaiknya ditambahkan….

a.       Diode

b.      Relay

c.       LED

d.      Ground

e.      Voltmeter

10.  Saat sensor magnet berlogika 1, hal ini menandakan bahwa….

a.     sensor mendeteksi adanya gerakan

b.    sensor mendeteksi adanya getaran

c.     sensor mendeteksi adanya logam

d.    sensor mendeteksi adanya sentuhan

e.     sensor mendeteksi adanya suara

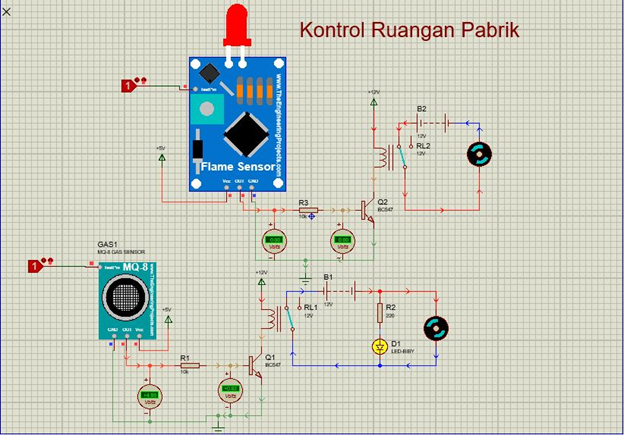

kelompok 8

11.   Perhatikan alat dan bahan berikut ini :

              i. Fan DC

            ii.  Motor DC

         iii.    Buzzer

          iv.   Baterai 12 V

             v. Led yellow

Dari kelima komponen di atas, manakah komponen yang digunakan pada gambar rangkaian diatas........

a.     i, ii, dan iii

b.     ii, iv, dan v

c.      i, iii, dan iv

d.     iiidan v

e.      i dan v



12.  rangkaian di atas menggunakan sensor flame yang berfungsi untuk…

a.     untuk mendeteksi adanya gas yang bocor

b.    untuk mendeteksi adanya gempa

c.     untuk mendeteksi adanya api/percikan api

d.    untuk mendeteksi adanya suara

e.     untuk mendeteksi adanya hujan

kelompok 9

13.  output yang digunakan pada rangkaian di atas adalah….

a.    motor dan led

b.    Led dan buzzer

c.    buzzer

d.    motor dan lampu

e.    tidak ada



14.  pada rangkaian di atas, sensor vibrasi digunakan untuk.....

a. mendeteksi adanya apI

b. mendeteksi adanya cahaya

c. mendeteksi adanya hujan

d. mendeteksi adanya gempa

e. mendeteksi adanya asap

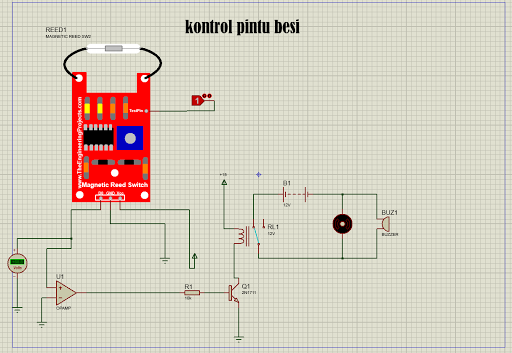

kelompok 10

15.   komponen pada rangkaian di atas yang digunakan sebagai pendeteksi adanya magnet adalah….

a. Sensor magnet

b. sensor infrared

c. Transistor

d. Resistor

e. Relay

16.   Komponen yang akan aktif sebagai penanda bahwa sensor magnet berhasil mendeteksi adanya magnet adalah….’

a. Voltmeter

b. Resistor

c. LED

d. Buzzer

e. Motor
