Laporan Akhir (Percobaan 2a)

 [Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Simulasi

6. Analisa

7. Link Download

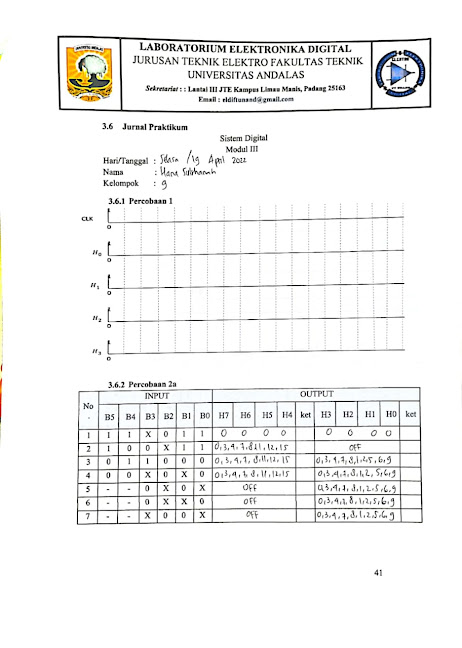

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

- Panel DL2203D

- Panel DL2203S

- Panel DL2203C



 Module D`Lorenzo

Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada rangkaian percobaan 2a ini, input awal yaitu Vcc 5 volt dan output berupa logic probe, dimana pada percobaan ini dilakukan 7 percobaan dengan kondisi / nilai switch yang berbeda-beda seperti yang terlihat pada jurnal.

• Kondisi pertama (1). Swicth 1 (B0) diberi nilai 1, swicth 2 (B1) diberi nilai 1, swicth 3 (B2) diberi nilai 0, swicth 4 (B3) diberi nilai X, swicth 5 (B4) diberi nilai 1, dan swicth 6 (B5) diberi nilai 1. Dimana output yang dihasilkan kedua IC yaitu berlogika 0, dapat dilihat dari logic probe yang menghasilkan logika 0.
• Kondisi kedua (2). Swicth 1 (B0) diberi nilai 1, swicth 2 (B1) diberi nilai 1, swicth 3 (B2) diberi nilai X, swicth 4 (B3) diberi nilai 0, swicth 5 (B4) diberi nilai 0, dan swicth 6 (B5) diberi nilai 1. Dimana, IC 7493N akan mencounter up mulai dari 0 sampai 15 dengan output 4 bit dan IC 74LS90D menghasilkan output berlogika 0 yang dapat dilihat dari logic probe yang masih berlogika 0.
• Kondisi ketiga (3). Swicth 1 (B0) diberi nilai 0, swicth 2 (B1) diberi nilai 0, swicth 3 (B2) diberi nilai 0, swicth 4 (B3) diberi nilai 1, swicth 5 (B4) diberi nilai 1, dan swicth 6 (B5) diberi nilai 0. Dimana, IC 7493N akan mencounter up mulai dari 0 sampai 15 dan IC 74LS90D akan mengcounter up mulai dari 0 sampai 9.
• Kondisi keempat (4). Swicth 1 (B0) diberi nilai 0, swicth 2 (B1) diberi nilai X, swicth 3 (B2) diberi nilai 0, swicth 4 (B3) diberi nilai X, swicth 5 (B4) diberi nilai 0, dan swicth 6 (B5) diberi nilai 0. Dimana, IC 7493N akan mencounter up mulai dari 0 sampai 15 dan IC 74LS90D akan mengcounter up mulai dari 0 sampai 9.
• Kondisi kelima (5). Swicth 1 (B0) diberi nilai X, swicth 2 (B1) diberi nilai 0, swicth 3 (B2) diberi nilai X,  dan swicth 4 (B3) diberi nilai 0. Dimana, IC 7493N menghasilkan output berlogika 0 dan IC 74LS90D akan mengcounter up mulai dari 0 sampai 9.
• Kondisi keenam (6). Swicth 1 (B0) diberi nilai 0, swicth 2 (B1) diberi nilai X, swicth 3 (B2) diberi nilai X,  dan swicth 4 (B3) diberi nilai 0. Dimana, IC 7493N menghasilkan output berlogika 0  dan IC 74LS90D akan mengcounter up mulai dari 0 sampai 9.
• Kondisi ketujuh (7). Swicth 1 (B0) diberi nilai X, swicth 2 (B1) diberi nilai 0, swicth 3 (B2) diberi nilai 0,  dan swicth 4 (B3) diberi nilai X. Dimana, IC 7493N akan menghasilkan output berlogika 0 karena kaki R01 dan kaki R02 dilepas dan IC 74LS90D akan mengcounter up mulai dari 0 sampai 9.

5. Video Simulasi [Kembali]

6. Analisa [Kembali]

    1.      Analisa output percobaan berdasarkan IC yang digunakan !

Jawab :

Pada percobaan 2 ini menggunkan 2 jenis IC yaitu IC 74LS90 dan IC 7493. IC 74LS90 memberikan output bilangan binary 0-9, sedangkan IC 7493 memberikann/ menghasilkan bilangan binary 0-15 atau 0-F. pada IC 74LS90 CK B dihubungkan pada output CK A/Q0 nya, dimana terdapat kaki set dan reset. Sedangkan pada percobaan yang menggunakan IC 7493 hanya terdapat reset dan menghasilkan output counter up.



2.      Analisa hasil kondisi 3 pada percobaan 2a dengan kondisi 3 pada percobaan 2b !

Jawab :

Pada percobaan 2a kondisi 3, output yang dihasilkan yaitu 0, 3, 4, 7, 8, 11, 12, 15. Pada percobaan 2a kondisi 3 ini dapat dilihat bahwa outputnya tidak beraturan. Hal ini karena percobaan 2a, CK A dan CK B nya diparalelkan dengan sinyal clock. Sedangkan pada percobaan 2b kondisi 3, output yang dihasilkan adalah perhitungan yang berurutan yaitu, dari 0-9 dan 0-15. Hal ini dikarenakan CK B nya mendapat feedback dari Q0.



3.      Apa pengaruh clock A dan clock B pada IC yang digunakan ?

Jawab :

Clock A mempengaruhi flip flop yang pertama (hanya terhubung ke flip flop yang pertama). Sedangkan clock B terhubung ke flip flop kedua dan erhubung ke flip flop yang lain melalui Q pada flip flop kedua. Jadi, pada saat CLK A dan CLK B diparalelkan maka akan terjadi perbedaan kondisi pada tiap flip flop. Namun, apabila CLK B dihubungkan ke QA, maka sinyal clock hanya dari CLK B dan yang lain mendapatkan dari output tiap flip flop, sehingga output akan berurutan.

7. Link Download [Kembali]

• Download video percobaan Klik Disini
• Download HTML Klik Disini
• Download datasheet JK flip flop Klik Disini
• Download datasheet IC 74LS90 Klik Disini
• Download datasheet IC 7493 Klik Disini
• Download datasheet resistor Klik Disini
• Download datasheet multivibrartor Klik Disini
• Download datasheet potensiometer Klik Disini
• Download datasheet SW SPDT Klik Disini
• Download datasheet LED Klik Disini
